卧式加工中心自动托盘交换系统效率与可靠性

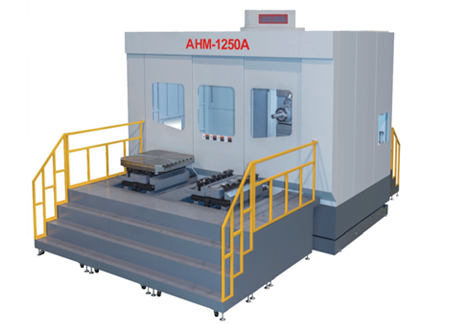

卧式加工中心的双工作台交换系统（APC，Automatic Pallet Change）是实现“加工-装卸”并行作业、大幅提升设备利用率的关键装置。当一个工作台在加工区内进行切削时，另一个工作台在装卸站进行工件拆装，换台时间仅需10-30秒，设备有效切削时间从单工作台的60%-70%提升至85%-95%。对于大批量生产（如汽车零部件，年产量>10万件），APC系统的应用可将机床综合效率（OEE）提升20%-30%，投资回收期一般1-2年。本文从交换机构、定位精度和可靠性管理三方面，系统阐述APC系统的技术要点与维护策略。

APC系统的典型结构由交换臂（旋转式或平移式）、提升机构（液压或气动）、定位锥套（4-6个）、液压夹紧装置（工作压力5-7MPa）和控制系统组成。交换流程：①加工区工作台加工完成后，主轴退回安全位置；②交换臂旋转180°（或平移），将两个工作台位置互换；③新工作台落入定位锥套（定位精度±0.005mm）；④液压夹紧装置锁紧工作台（夹紧力10-15kN）。整个交换过程由PLC控制，与数控系统M代码联动。交换时间：旋转式约10-15秒（中小型机床），平移式约20-30秒（大型机床）。某汽车零部件企业，其卧式加工中心加工转向器壳体（节拍4分钟/件），单工作台时每日产量约120件；加装APC系统后，装卸辅助时间从人工的1.5分钟/件缩短至0.3分钟/件（自动），日产量提升至150件，增产25%，年新增产值约500万元。

APC系统的定位精度直接影响工件加工精度。定位锥套（材质工具钢，硬度HRC55-60，锥度10°-15°）与工作台底面定位孔的配合间隙应≤0.005mm。长期使用后锥套磨损导致定位精度下降（间隙增大至0.02-0.03mm），加工出的零件孔系位置度超差。定位精度验证方法：用百分表打表测量交换前后工作台基准面的位置变化，偏差应≤0.008mm。定期（每月）清洁锥套和定位孔（用无尘布沾煤油或专用清洁剂），检查有无磕碰毛刺，及时修整。锥套磨损超差时需更换（一般寿命3-5年，视交换频率而定）。液压夹紧系统的可靠性同样关键：液压油清洁度应达到NAS 9级以内，滤芯更换周期6个月；夹紧压力波动应＜±0.2MPa，压力不足会导致工作台微动。某卧式加工中心因液压油污染导致夹紧阀卡滞，交换后工作台未完全锁紧，加工时发生位移，造成刀具崩刃和工件报废。更换液压油并清洗阀组后恢复正常。
