五轴加工中心双摆角铣头精度与刚性优化

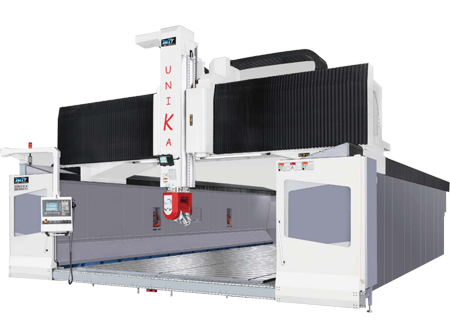

五轴加工中心的双摆角铣头是实现刀具空间姿态控制的执行机构，其精度和刚性直接影响五轴联动加工的表面质量和轮廓精度。相比摇篮式五轴，摆角铣头式五轴具有更大的加工空间，适合大型模具、航空结构件和整体叶盘等重载加工，但摆头本身结构复杂且悬伸较长，对刚性、热稳定性和动态特性要求极高。现代高端五轴加工中心通过力矩电机直驱、全闭环控制和热对称设计，将摆角铣头的重复定位精度控制在±2角秒以内，满足S形试件等国际标准检测要求。

力矩电机直驱是提升摆角铣头精度和响应速度的关键技术。传统蜗轮蜗杆传动存在反向间隙（约10-20角秒）和磨损，无法满足五轴联动的高精度要求。力矩电机直接驱动旋转轴，无传动链，消除了反向间隙，响应速度快。电机采用水冷防止发热影响精度，圆光栅直接安装在旋转轴上，与电机编码器形成全闭环控制，补偿电机齿槽效应和外部干扰引起的角度偏差。某五轴加工中心采用力矩电机直驱摆头后，A/C轴定位精度从±5角秒提升至±2角秒，在加工S形试件时，轮廓偏差从0.035mm降至0.015mm，表面粗糙度从Ra0.8μm降至Ra0.4μm。

摆角铣头的刚性是影响五轴加工能力的核心瓶颈。由于摆头悬伸较长，切削力会产生较大的力矩载荷。提高刚性的措施包括：①采用高刚性交叉滚子轴承支撑旋转轴；②摆头壳体采用高强度铸铁，壁厚≥25mm，内部设置交叉加强筋；③主轴采用双面约束的HSK刀柄，相比BT刀柄轴向刚度提高30%-50%，适合重铣削；④在摆头与滑枕连接处设置额外支撑，减少悬伸变形。某航空结构件加工中，通过优化摆头结构，刚度从85N/μm提升至150N/μm，偏摆从0.02mm降至0.008mm，满足图纸要求。

摆角铣头的热变形控制对长时间连续加工精度至关重要。主要热源包括力矩电机发热、主轴轴承发热和切削热。热对称结构设计可使热变形均匀减少弯曲。温控系统通过独立冷却回路将温度稳定在设定值±1℃。热补偿算法基于有限元热模型，实时计算热位移并补偿到刀尖点。经过优化，摆头在连续加工4小时后，热伸长量从0.03mm控制在0.008mm以内。建议五轴加工中心用户定期用标准球杆仪检测摆头的动态精度，用激光干涉仪检测A/C轴定位精度，确保精度稳定。双摆角铣头的精度和刚性是五轴加工中心实现高精度、高效率五轴联动的核心技术基础，其性能水平决定了机床的加工能力上限和市场定位。
