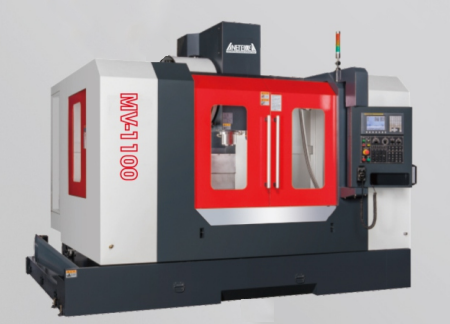

立式加工中心工作台轻量化与动态刚性设计

立式加工中心的工作台直接承载工件和夹具，其刚性和动态特性影响加工精度和表面质量。传统实心铸铁工作台重量大（800-1200kg），惯性大，限制了高速加工时的加速度和定位精度。现代设计采用网格状加强筋结构和拓扑优化，在保持刚性的前提下减轻重量20%-30%，同时提高抗弯和抗扭性能，提升一阶固有频率，增强切削稳定性。本文从有限元分析、结构优化和实测验证三方面，阐述工作台轻量化设计的技术路径。

有限元分析（FEA）是优化工作台结构的基础工具。对工作台模型施加典型载荷（如500-1000kg均布载荷，模拟工件和夹具重量），分析变形量、应力分布和模态频率。传统实心工作台重量800kg，静刚度约1.2μm/kN，一阶固有频率约120Hz。通过拓扑优化，材料集中在主承力路径（如T型槽下方和导轨安装区域），非承力区域去除或采用井字形/蜂窝状筋板。优化结果表明，井字格筋（间距150-200mm，高度为板厚的2-3倍，筋厚8-12mm）可使质量减少25%，静刚度下降仅5%-8%，一阶模态频率提高15%-20%（从120Hz升至140-145Hz），有利于抑制切削振动。某高速立式加工中心（主轴转速20000rpm）原实心工作台重820kg，在加工铝合金零件时加速度0.8G，表面粗糙度Ra1.2μm。改用网格筋工作台（重630kg）后，相同切削参数下振动幅值降低30%，表面粗糙度降至Ra0.7μm。X/Y轴加速度从0.6G提升至0.8G，辅助时间缩短18%（加工效率提升15%）。

结构设计需兼顾静刚度和动刚度。静刚度由壁厚和筋板布局决定，而动刚度与结构阻尼和模态频率相关。铸铁（HT300）具有较高阻尼比（0.02-0.03），优于钢（0.005-0.01），是工作台优选材料。但重量较大。替代方案包括：①焊接钢结构（重量可减轻15%-20%，但阻尼较低，需附加阻尼材料）；②聚合物混凝土（矿物铸石）工作台，密度仅为铸铁的1/3，阻尼比高达0.06-0.08，但刚度较低，适合轻载高速加工。铸造工艺方面，网格筋工作台需采用树脂砂铸造，控制壁厚均匀（±1mm），防止缩松。加工后需进行时效处理（自然时效6个月或人工时效（160-180℃×4-6h））消除内应力。导轨安装面需二次精加工，保证平面度≤0.005mm/全长，直线度≤0.003mm/m。润滑系统设计：筋板内腔可作为润滑油路，实现导轨面自动润滑，减少摩擦和温升。对于大型工件（>500kg），工作台可采用双层结构，上层为工作台面（带T型槽），下层为加强筋基础，两者通过螺栓连接，便于维修和更换。

轻量化工作台的适用范围：轻量化设计不适用于超重切削（如铸铁毛坯粗加工，切削深度>5mm），但非常适合高速加工铝合金、模具钢（切削深度1-3mm，进给>5m/min）以及多品种小批量柔性生产。对于需要频繁加速/减速的场合，轻量化工作台可降低电机负载，节能10%-15%。建议在选型时根据典型加工工艺评估工作台动态性能，必要时可通过锤击试验实测模态频率和阻尼比，验证设计效果。工作台的日常维护：定期清理筋间铁屑（每班次用气枪吹扫），防止积存影响平衡和散热。检查T型槽磨损（磨损＞0.2mm需修复）和导轨面润滑状态（油膜连续，无干磨）。每半年检查工作台水平度（用水平仪和电子水平仪），偏差＞0.01mm/m时需调整地脚。轻量化与动态刚性设计的平衡，是立式加工中心实现高速、高精、高效加工的关键，也是机床设计从“经验驱动”向“仿真驱动”转型的典型案例。随着增材制造技术的发展，未来可能采用3D打印制造具有更复杂内部晶格结构的工作台，实现极致的轻量化和力学性能优化。这将是工作台设计领域的又一次革命性突破，值得持续关注。对于已有机床，可在不改变工作台的前提下，通过优化夹具设计（减少悬伸、均匀分布载荷）和切削参数（避免共振频率区间），间接改善动态性能，提高加工质量。工作台作为立式加工中心的基础部件，其性能直接影响整机的加工能力，值得在选型和维护中给予足够的重视。通过对工作台进行科学的轻量化和动态刚性设计，立式加工中心将在高速高精加工领域展现出更强的竞争力和适应性。建议机床制造商和用户在设计新机床或改造现有设备时，充分采用仿真分析和实际测试相结合的方法，持续优化工作台结构，提升机床整体性能。
