卧式加工中心工作台分度精度及夹紧力稳定技术

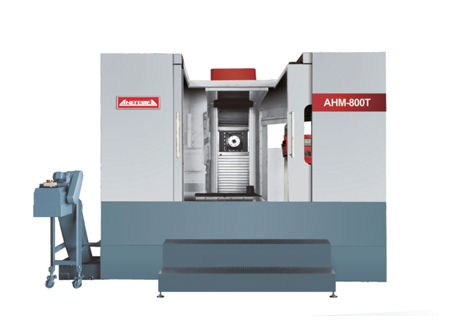

卧式加工中心的工作台（B轴）承担着工件在多面体加工中的精确分度任务，其分度精度和夹紧稳定性直接决定箱体类零件孔系间的同轴度、垂直度和位置精度。对于汽车发动机缸体、减速器壳体、液压阀体等典型零件，B轴定位精度要求在±3角秒以内，重复定位精度±2角秒，夹紧状态下工作台微位移小于0.002mm。传统蜗轮蜗杆传动存在反向间隙（约10-20角秒），需通过双蜗杆消隙结构或电气补偿消除；直驱技术（力矩电机配合高分辨率圆光栅）从根本上消除机械间隙，定位精度可达±2角秒，重复定位精度±1角秒，已成为高端卧式加工中心的主流配置。

力矩电机直驱工作台由力矩电机（额定扭矩500-3000N·m，峰值扭矩可达额定扭矩的2-3倍）直接驱动，无传动链，响应速度快（加速时间0.1-0.3秒）。圆光栅（分辨率0.0001°，精度±1角秒）安装在工作台中心，直接反馈实际转角位置。力矩电机采用水冷（冷却水流量5-10L/min，温度控制±0.5℃），防止电机发热传导至工作台。某卧式加工中心采用直驱B轴后，分度时间从传统蜗轮蜗杆的3秒缩短至0.8秒，定位精度从±5角秒提升至±2角秒，加工变速箱壳体时，各档轴承孔同轴度从0.015mm降至0.006mm。

夹紧机构是保证重切削稳定性的关键。液压夹紧装置（工作压力6-8MPa）在分度完成后动作，采用环形活塞或多点夹紧（4-8个夹紧点均匀分布），夹紧力一般为工作台最大承载的1.5-2倍（如承载1吨的工作台，夹紧力≥15-20kN）。夹紧元件采用铜基或树脂基摩擦片（摩擦系数0.12-0.15），磨损后可通过调节活塞行程补偿。夹紧力检测：通过液压压力传感器监测夹紧油压，当压力低于设定值（6-8MPa）时系统报警并禁止切削。夹紧响应时间≤0.5秒，松开时间≤0.3秒。某卧式加工中心在铣削铸铁箱体时，因夹紧压力不足（仅4.5MPa），工作台发生0.005mm微动，导致加工面出现振纹。调整液压系统压力至7.5MPa后，振纹消除，表面粗糙度从Ra1.2μm降至Ra0.6μm。

夹紧力的保持与摩擦片状态密切相关。摩擦片磨损导致夹紧力下降，表现为相同油压下夹紧力降低（可通过测力计检测）。摩擦片厚度磨损超过初始厚度1/3时应更换（一般寿命2-3年）。定期（每季度）测试夹紧力，用专用测力计在工作台四角施加拉力，测量夹紧状态下的微位移（应＜0.002mm）。对于大型卧式加工中心（工作台>800mm），建议采用双液压回路，每个回路独立控制，互为冗余，提高可靠性。圆光栅的防护同样重要：工作台旋转时铁屑和切削液可能进入光栅，导致定位误差。建议加装气幕防护（0.3-0.5MPa压缩空气持续吹扫）和密封圈，定期（每周）检查光栅读数头清洁度。工作台分度精度的日常验证：用标准多面棱体（12面或24面）配合准直仪检测0°、90°、180°、270°四个位置的定位误差，偏差超过±3角秒时需重新校准补偿表。卧式加工中心的工作台精度是保证箱体类零件加工质量的基础，也是衡量机床精度的核心指标之一，科学选型、精确调试和规范维护是发挥其精度潜力的三大保障。
