龙门加工中心横梁挠度补偿与精度控制

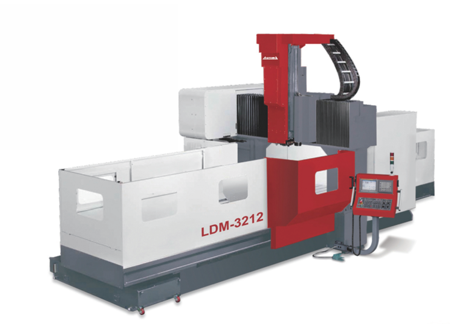

龙门加工中心的横梁跨距通常达2-6米，承载着横向移动的滑枕和主轴箱，在自重和切削力作用下会产生下挠变形。这种变形直接导致主轴中心线相对工作台的平行度误差，影响大型工件的平面度、垂直度和孔系位置精度。传统设计通过增加横梁截面尺寸提高刚度，但会显著增加重量和制造成本。现代龙门加工中心采用预应力反变形技术、液压补偿系统和闭环控制，将横梁挠度控制在0.005mm/m以内，实现高精度重切削加工。

预应力反变形技术是在横梁制造阶段预先施加反向弯曲力，使横梁空载时呈现上拱状态，抵消加载后的下挠。具体工艺：在横梁铸件粗加工后，采用液压千斤顶或拉杆机构在横梁两端施加向上作用力，使中间产生预设上拱量（通常0.03-0.08mm/m），然后在保持受力状态下精加工导轨安装面。撤除外力后横梁回弹，形成自然上拱曲线。当安装滑枕、主轴箱等部件后，自重使横梁下挠，恰好抵消预拱，导轨趋于平直。计算机有限元分析（FEA）可精确计算预拱量和加载点，模拟不同工况下的变形。横梁材料选用高强度铸铁（HT300或更高），弹性模量110-130GPa，并设置合理的加强筋布局（井字形或蜂窝状），提高抗弯刚度。某龙门加工中心（跨距3.5米，主轴箱重5.5吨）未施加预应力时实测横梁下挠0.06mm，加工平面度超差（0.05mm/2m）；施加预拱0.08mm后加载下挠0.06mm，残余变形仅0.02mm，平面度提升至0.012mm/全长，满足精密加工要求。

动态补偿系统是进一步提高精度的主动控制技术。在横梁两端和中间安装位移传感器（光栅尺或电涡流传感器，精度0.001mm），实时监测横梁实际变形量。控制系统根据滑枕当前位置和切削负载，通过液压油缸在横梁两端施加动态调整力，实时抵消变形。补偿精度可达0.002mm，响应时间＜0.1秒，适应滑枕高速移动（>20m/min）时的动态变形变化。某航空结构件加工中，采用动态补偿系统后，大型铝合金框架的平面度从0.035mm提升至0.008mm，加工效率提高25%。预应力与动态补偿的结合，使龙门加工中心能够长期保持微米级精度，同时承受重切削载荷。建议龙门加工中心用户定期（每半年）用激光干涉仪检测横梁直线度，检查补偿系统传感器和液压缸状态，确保补偿系统始终工作在最佳状态。对于长期加工不对称工件的工况，可设置偏载补偿参数，针对性修正横梁单侧变形。横梁精度是龙门加工中心整机精度的基础，其补偿技术的应用直接决定了大型零件加工的成败，是重型精密制造不可或缺的核心技术。
