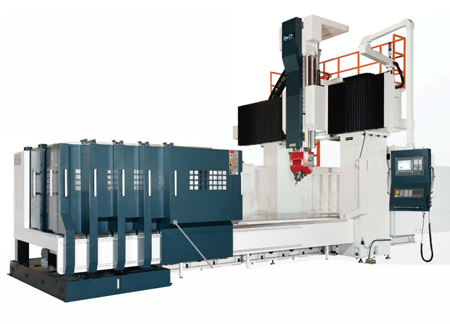

五轴加工中心RTCP标定与动态精度补偿

五轴加工中心的RTCP（旋转刀具中心点）功能是五轴联动加工的核心，它使刀具中心点相对于工件保持恒定位置，而旋转轴自由摆动。当机床进行五轴联动时，RTCP功能自动补偿旋转轴运动引起的刀具中心点偏移，无需CAM后处理为直线轴的复杂运动，大幅简化编程，并保证曲面加工的平滑性和精度。RTCP功能的精度取决于机床几何误差的标定精度和动态补偿能力，是现代五轴加工中心区分高端与普通机型的标志性功能。

RTCP精度的基础是机床几何误差的精确标定。五轴加工中心的几何误差包括21项直线轴误差，加上旋转轴与直线轴之间的位置关系误差（如A轴轴线与X轴平行度、C轴轴线与Z轴同轴度等），总误差项可达40余项。标定方法：①使用激光干涉仪（精度±0.001mm）标定直线轴定位精度；②使用球杆仪（精度±0.0005mm）标定旋转轴与直线轴的联动精度（如X-C联动圆度）；③使用专用标定工具（如R-Test装置或激光追踪仪，精度±0.002mm）标定旋转轴的位置关系。标定后生成误差补偿表（容积补偿表或空间误差补偿矩阵），存入数控系统。某五轴加工中心经完整标定后，RTCP精度从0.05mm提升至0.01mm（在500mm摆角范围内），S形试件加工轮廓偏差从0.04mm降至0.012mm。

RTCP精度的动态保持是挑战。旋转轴运动时的动态误差（如加速度引起的变形、惯性引起的滞后）会影响RTCP精度，特别是高速五轴联动（进给速度>10m/min）。动态补偿技术包括：①前馈控制（根据运动轨迹预补偿惯性滞后，响应时间＜5ms）；②加速度前馈（根据旋转轴加速度提前调整直线轴位置，减少轮廓误差）；③滤波器（低通滤波抑制高频振动，提高平滑性）。实际测试表明，应用动态补偿后，五轴联动加工时S形试件的轮廓误差从0.025mm降至0.012mm，表面粗糙度从Ra0.6μm降至Ra0.3μm。某航空整体叶盘加工中，采用RTCP+动态补偿，叶片型面轮廓度从0.05mm提升至0.015mm，达到国际先进水平。RTCP精度的日常验证：用标准球（直径25-50mm，精度±0.001mm）安装在固定位置，进行五轴联动扫描（多角度测量球心位置），球心位置偏差≤0.01mm为合格。建议每月进行一次RTCP精度验证，若超差则重新标定几何误差。

RTCP功能的正确使用依赖于后置处理器的准确配置。后处理需包含机床运动学模型（摆头式、摇篮式或混合式），正确计算旋转轴与直线轴的转换关系。错误的后置处理会导致RTCP误差累积，即使机床精度很高，加工结果仍不理想。建议五轴加工中心用户与CAM供应商紧密合作，验证后置处理的准确性（通过仿真和试切）。RTCP技术的成熟应用，使五轴加工中心能够加工复杂曲面，减少工件装夹次数，提高位置精度和加工效率，是现代航空、航天、医疗器械和精密模具领域不可或缺的关键技术。随着五轴联动速度的不断提高，动态精度补偿技术将持续发展，结合更先进的传感器和智能算法，实现亚微米级的RTCP精度，推动五轴加工中心向更高精度、更高效率方向持续演进。
