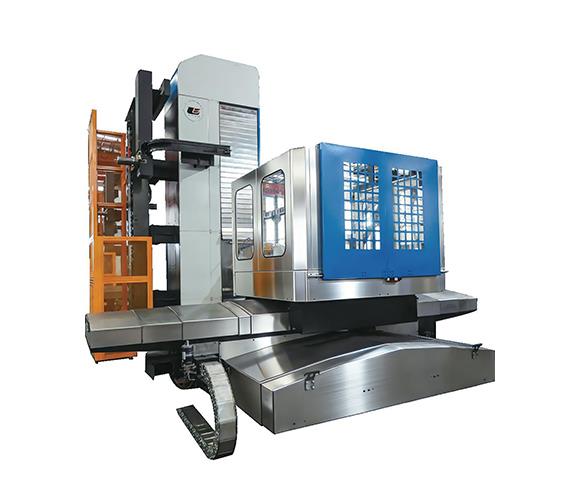

BW-TK61系列数控卧式镗铣床

产品概述

该机型根据主轴箱结构形式的不同，分为两种形式，一种为基本型 A 型（带固定平旋盘机型）和 B 型（无平旋盘机型）。

A 型

带固定平旋盘机型

客户群

高压开关、泵阀类、石油机械、化工机械。

B 型

无平旋盘机型

客户群

工程机械、汽车配件、航空航天、模具、电机等。

产品特点

- 台式布局，整体床身，固定立柱，侧挂主轴箱结构，下拖板导轨为十字型坐标结构

- 导轨可以选复合导轨或者重载滚柱直线导轨，导轨均为全面磨削

- 床身增加了整体式辅助导轨，扩展机床横向行程的同时，保证了床身良好的刚性。

- A 型带有固定平旋盘，主轴轴系采用三层结构，即平旋盘主轴、空心主轴和镗轴，镗轴采用优质氮化钢 38CrMoAlA，空心主轴采用高品质合金钢制成，轴系结构刚性好、精度高。

- 主轴高低档无级调速，主轴准停功能。各主要进给轴采用独立交流伺服电机驱动滚珠丝杆传动。

- 可选配自动刀库系统，提高机床的自动化程度。

- B 型可选配铣头或镗轴扶套等附件，进一步提高机床的加工效率。

- 床身立柱导轨全面磨削

- 回转工作台为大回转支承

- 回转齿圈为磨制大直径齿圈

- 回转刹车为液压抱刹

- 回转传动为带有消隙机构的双齿轮驱动齿圈，消隙机构可选用双电机双齿轮，也可选择单电机双齿轮

- 可实现 360 度任意角度分度

- 可配备高压中心出水

- B 型可配备刀库，实现自动换刀功能

- B 型可配备加长直角铣头

- B 型可配备主轴支承
