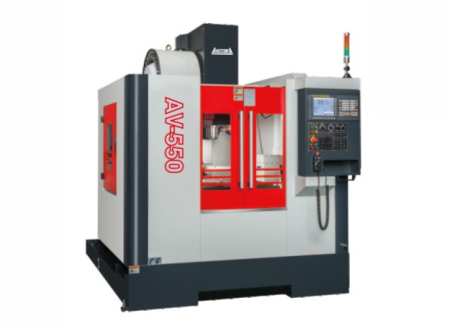

立式加工中心主轴热变形补偿及温升控制

立式加工中心的主轴系统在高速运转中，轴承摩擦、电机发热和切削热共同作用导致主轴热伸长和热弯曲，直接影响加工精度。实验数据表明，主轴转速12000rpm下连续运行2小时，前轴承温升可达25-30℃，轴向热伸长0.02-0.04mm，径向热位移0.005-0.015mm。对于精密模具和航空航天零件，这种热漂移足以导致尺寸超差和位置度失效。现代立式加工中心通过热对称结构设计、智能温控系统和实时补偿算法，将热变形控制在0.005mm以内，满足ISO 10791精密加工标准。

热对称结构设计是控制热变形的首要措施。主轴单元采用对称布局：前后轴承组对称配置，冷却水道均匀分布在主轴壳体圆周（6-8条螺旋水道，流量4-8L/min），电机定子与主轴箱体之间设置隔热层（气隙0.5-1.0mm或低导热材料）。这种设计使热源产生的热量均匀分布，避免局部过热导致的不对称变形。主轴轴承选用陶瓷球混合轴承（Si₃N₄球体+钢制套圈），其热膨胀系数（3.2×10⁻⁶/K）低于全钢轴承（12×10⁻⁶/K），发热量降低30%-40%，温升速率减缓。某精密模具加工企业采用热对称结构主轴后，连续加工4小时的尺寸漂移从0.018mm降至0.006mm，模具型腔精度显著提升。

智能温控系统是主动控制热变形的核心。多点温度传感器（PT100，精度±0.1℃）布置在主轴前轴承、后轴承、电机定子和主轴箱体关键位置，采样频率≥10Hz。冷却系统采用油冷或水冷，通过PID控制器将冷却液温度稳定在设定值±0.5℃。当检测到某点温升超限（如前轴承温度>45℃），系统自动增加该区域冷却流量（从4L/min增至8L/min）。同时，温度数据输入热误差模型（有限元分析或经验模态分解），预测主轴各方向热位移，数控系统自动补偿到刀具位置。补偿精度可达±0.002mm。某航空零部件企业应用热补偿系统后，加工钛合金框体时，原需每2小时手动补偿一次，现可连续加工8小时无需干预，尺寸稳定在±0.005mm，效率提升30%。

热补偿算法的精度依赖于热模型的准确性。建立热误差模型的方法包括：①理论建模（有限元分析，模拟不同转速和工况下的温度场和位移场，耗时1-2天）；②实验建模（激光干涉仪测量不同温度下的热位移，建立温度-位移映射关系，精度高但需要专门测试）；③混合建模（理论+实验结合，实用性强）。模型应包含轴向热伸长（Z轴方向）、径向热位移（X/Y方向）和主轴倾斜（热弯曲）三个分量。某卧式加工中心应用混合热模型后，热补偿残差＜0.003mm，满足高精度要求。建议立式加工中心用户每半年用标准试件（如ISO 10791加工测试件）校验一次热补偿精度，确保模型参数与实际机床状态一致。温控系统的日常维护包括：每月检查冷却液过滤网（防止堵塞导致流量下降）；每季度检测冷却液浓度（水基冷却液需保持5%-8%浓度）；每年校准温度传感器（偏差＞±0.5℃需更换）。

热变形控制是立式加工中心实现高精度、长时间连续加工的核心技术，也是区分普通机床与精密机床的关键指标。通过热对称设计、智能温控和精确补偿的协同作用，现代立式加工中心可在20±2℃环境温度变化下保持微米级精度稳定性，满足高端制造业对加工一致性和可靠性的要求。随着新材料（如低膨胀合金、陶瓷主轴）和新冷却技术（如微量润滑冷却、低温冷却）的发展，热变形控制技术将进一步提升，为超精密加工提供更广阔的空间。建议用户在机床验收时进行热漂移测试（空运转4小时，每30分钟测量一次主轴端面跳动和径向跳动），评估机床的热稳定性，确保满足加工精度要求。热变形控制不仅是技术问题，更需要在日常维护和管理中给予持续关注，只有将热管理纳入标准化操作流程，才能充分发挥立式加工中心的高精度潜力。
