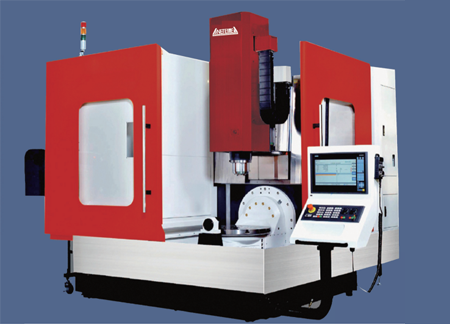

五轴加工中心后处理程序定制的关键技术

数控程序是实现五轴加工的核心环节，而后处理是连接CAM软件与机床控制系统的桥梁。CAM软件根据零件模型生成的刀位文件（CLS或APT格式）包含了刀具路径点及刀轴矢量信息，但并不包含具体机床的运动学模型、行程限制、旋转轴定义及指令格式。后处理的任务就是将通用的刀位文件，转换成某台五轴加工中心专用的NC代码（G代码、M代码）。若后处理程序定制不当，轻则加工过切或碰撞，重则撞坏主轴或转台。因此，掌握后处理定制的关键技术对于五轴设备的有效使用至关重要。

一、理解机床运动学结构。
五轴加工中心主要有三种结构类型：双转台（工作台旋转倾斜）、双摆头（主轴头旋转摆动）和摆头转台（主轴摆动+工作台旋转）。每一种结构的运动学链与奇异点位置完全不同。例如双转台机床的C轴转台带动工件旋转，A轴绕X方向倾斜，其正向运动学方程需要将刀具矢量转换为A、C转角。后处理必须根据实际机床的旋转方向、行程极限、偏心距（如A轴回转中心与C轴回转中心的偏移量）建立正确的变换。很多企业购买机床时，厂家会提供一个基础后处理，但往往没有针对夹具或特定刀具长度进行优化，容易导致在极限角度时出现轴运动超限报警。定制后处理的第一步，就是获取机床制造商提供的“运动学参数表”，包括各旋转轴零点位置、偏置向量、旋转方向（符合右手定则还是左手）、是否带有RTCP功能等。

二、RTCP功能与不使用RTCP的差异。
RTCP（Rotational Tool Center Point）是指当旋转轴运动时，数控系统自动补偿直线轴的运动，使得刀尖点相对于工件保持不动。对于带RTCP功能的五轴机床，后处理只需输出刀尖点的坐标和刀轴矢量，系统会实时计算各轴位置，编程时完全不需要考虑摆长或转台偏置，极为方便。目前海德汉TNC系列、西门子840D sl、发那科31i-B5等高档系统均支持RTCP。但有些经济型五轴加工中心或改装设备不带RTCP，此时后处理必须按照机床运动模型直接计算出每个线性轴和旋转轴的目标位置（即“后处理端进行运动变换”）。这种方式下，后处理需要知道主轴的旋转中心到刀尖点的距离（摆长），以及工作台回转中心偏移量。如果不同刀具长度或不同夹具高度变化，则需要重新生成后处理或手动修改坐标偏移，非常繁琐。因此，定制后处理前，应优先确认机床是否支持RTCP。若支持，则后处理相对简单，重点在于指令格式符合系统要求；若不支持，则需要开发一个通用运动学求解模块，建议采用PostBuilder或专用后处理软件如ICAM、NX Post Configurator。

三、定制后处理的关键细节：

旋转轴行程限制与方向约定。 例如某机床A轴摆动范围-30°~110°，C轴无限旋转。后处理必须检测刀轴矢量角度是否超出此范围，否则输出错误。同时，对于超过360°的C轴旋转，可设定最短路径旋转方向，避免多转几圈浪费时间。

线性轴行程与软限位。 五轴联动时，RTCP补偿可能使X、Y、Z轴超出软限位，后处理可以提前模拟并提示，或自动调整刀轴姿态来避免超程。

钻孔固定循环的处理。 五轴斜面上钻孔时，普通G81/G83指令无法直接使用，需要后处理输出带“Cycle Def”的专用循环（如海德汉的CYCLE200）。定制后处理时要根据控制系统，将常规钻孔操作映射到五轴斜面钻孔循环，包括安全平面垂直于孔轴线的计算。

刀具补偿与刀具中心点管理。 不同数控系统调用刀具长度补偿的方式不同，发那科一般用H代码，海德汉用TOOL CALL。后处理应正确输出，并且对于倾斜轴加工，需确保补偿方向跟随刀具姿态。

碰撞检查与警告。 高级后处理可以嵌入规则，例如当刀轴矢量与工件表面夹角小于15度时，自动插入一个报警信息并停止输出，提醒编程人员修改刀路。虽然不是实时模拟，但能减少低级错误。

四、定制流程与验证方法。
典型的定制流程：

从机床制造商处取得标准后处理范例及技术文档。

使用CAM软件自带的后处理构建器（如NX/Post Builder、Mastercam/Post Processor Generator）建立基础机床模型，输入运动学参数。

生成一个简单的测试程序：例如加工一个立方体的上表面和四个斜面，以及对斜面上的孔进行钻削。

在机床上的图形模拟模式或使用VERICUT等独立仿真软件，导入机床模型，运行程序进行碰撞检查。

使用木材或塑料毛坯进行试切（空运行无工件也可，但最好有材料），测量加工结果是否与设计一致。

调整后处理中的速度模式、圆弧插补格式、M代码定义，直至程序安全可靠。

值得注意的是，很多企业出问题不是因为后处理写错了，而是刀具库中的实际刀具长度与CAM中设定的长度不一致，导致旋转补偿错误。因此，定制后处理时最好增加一个“强制读取刀具长度存储器”的宏指令，每次调用刀具时自动从机床刀补表中读取实际长度参与计算，避免手动输入出错。

五、常见问题及解决。
问题1：后处理生成的程序在执行时旋转轴突然反转，导致工件过切。原因通常是刀轴矢量经过奇异点（如A轴0度附近时，C轴需要180度翻转）。解决办法：在CAM刀路中增加“避开奇异区域”设置，或者在后处理中加入平滑过渡逻辑。
问题2：程序执行到某一行报错“无终点圆弧”。原因可能是后处理输出圆弧指令时没有正确判断平面选择（G17/G18/G19）且五轴下圆弧平面总是变化。建议将五轴联动部分全部线性插补（G01），即使文件大一点也更安全。
问题3：不同操作员使用不同后处理版本，导致加工结果不一致。建议企业固定唯一认证后处理，任何修改必须经过试切验证并锁版本管理。

总而言之，后处理是五轴加工中心的“隐形大脑”，投入足够的时间进行定制与验证，回报是高效、安全的五轴生产。切勿随意下载网络上的通用后处理直接上机。
